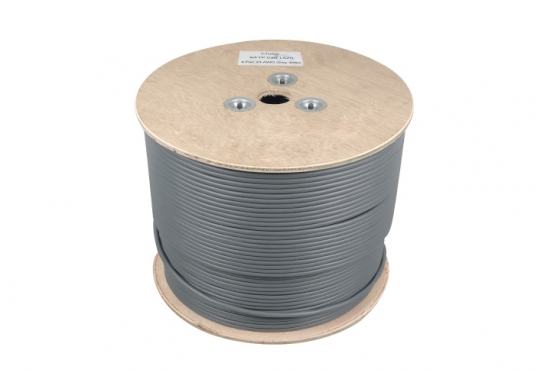

C7USG
Cat 7 S/FTP Cable
Price: HK$0
download-icon Download Specification
Features
  • Conductor: 23 AWG, solid copper wires
  • Standard:

ISO/IEC 11801, ANSI/TIA- 568-C.2, IEC 61156-5, EN 50575:2014, EN 60332-1-2:2004, EN 13601-6:2004,
UL444 & C22.2 No.214

  • Application :

Data communications, Local area networks, Building signaling systems

  • ISO9001Certified Manufacturing Plant
Specification

Standard

Standard

ISO/IEC 11801, ANSI/TIA- 568-C2, UL444,

ISO9001Certified Manufacturing Plant



General

Operating Temperature Range  -20°C~ 75°C
Maximum pulling Tension  70N
Minimum bending Radius  4D mm
Nominal Mutual Capacitance@ 1KHz 5.1 nF / 100m
Maximum Capacitance Unbalance  330 pF / 100m
Maximum Delay @1Hz 570 ns / 100m
Maximum Delay Skew  45 ns / 100m
Maximum Conductor DC Resistance @20°C 9.38 Ω / 100m
Maximum DCR Unbalance @20°C   5%
Maximum Operating Voltage (VRMS) ≦ 80V
Characteristics Impedance 100 Ω


Electric Performance

Frequency (MHz)

Attenuation

(dB/100m)

Next

(dB)

Return Loss

(dB)

ACR

(dB)

Power Sum

Next (dB)

Power Sum

ELFEXT (dB)

Power Sum

ACR(dB)


1 20 --- 78 570 75 78 75
4 23 3.74 78 552 75 78 75
8 24.5 5.24 78 546.7 75 75.9 72.9
10 25 5.86 78 545.4 75 74 71
16 25 7.41 78 543 75 69.9 66.9
20 25 8.29 78 542 75 68 65
25 24.3 9.29 78 541.2 75 66 63
31.25 23.6 10.41 78 540.4 75 64.1 61.1
62.5 21.5 14.88 75.5 538.9 72.5 58.1 55.1
100 20.1 19.02 72.4 537.6 69.4 54 51
150 18.9 23.56 69.8 536.9 66.8 50.2 47.2
200 18 27.47 67.9 536.5 64.9 48 45
250 17.3 30.97 66.4 536.3 63.4 46 43
300 17.3 34.19 65.2 536.1 62.2 44.5 41.5
600 17.3 50.1 60.7 535.5 57.7 38.4 35.4
